Ao olhar para componentes de fibra óptica, sempre vemos duas categorias, acopladores de fibra óptica e adaptadores de fibra óptica, algumas partes dos produtos nessas duas categorias são muito semelhantes, se você não identificar com cuidado pode estar errado.Este artigo apresentará principalmente o tipo de interface, a estrutura do adaptador de fibra óptica e a diferença entre o acoplador de fibra óptica.
Primeiro, a definição de adaptador de fibra óptica
O adaptador de fibra óptica também é conhecido como flanges ou conectores de fibra óptica, sua função principal é usada para conectar os dois conectores de fibra óptica no sistema de fiação de fibra óptica, geralmente montados em uma variedade de painéis adaptadores e chassis, por isso é uma fibra muito importante. componentes de conexão óptica, amplamente utilizados em redes de televisão, redes locais, transmissão de vídeo, sistemas de comunicação por fibra óptica e fibra FTTH para residências.
Os adaptadores de fibra óptica convencionais são divididos em dois tipos com flanges e sem flanges, sendo que o adaptador de fibra óptica sem flanges pode ser fixado diretamente no painel ou bandeja, e o adaptador de fibra óptica com flanges precisa ser fixado com parafusos.
Em segundo lugar, o tipo de interface do adaptador de fibra óptica

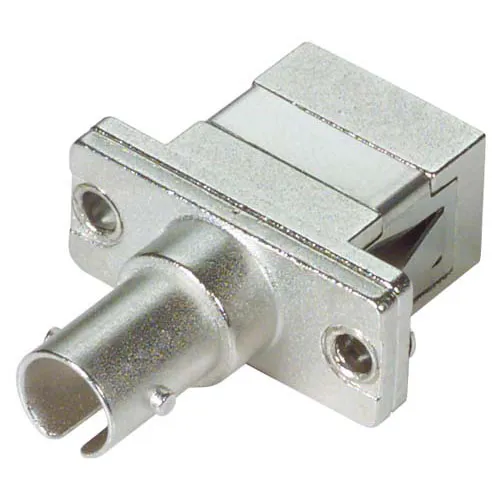

· Adaptador de fibra óptica, ST/SC (montagem retangular), bucha alinhada em cerâmica
De acordo com a diversidade de conectores de fibra óptica, também existem muitos tipos de interfaces de adaptadores de fibra óptica, conforme mostrado na figura a seguir.Com base nos mesmos conectores em ambas as extremidades do adaptador de fibra óptica, as interfaces podem ser classificadas em LC-LC, SC-SC, ST-ST, FC-FC, MPO-MPO e E2000-E2000.
De acordo com os conectores em ambas as extremidades do adaptador de fibra óptica, sua interface pode ser dividida em seis tipos LC-SC, LC-ST, LC-FC, SC-FT, SC-FC e FC-ST, este adaptador com conectores diferentes em ambas as extremidades é geralmente chamado de adaptador híbrido.Além disso, entre todos os tipos de interface, os adaptadores de fibra óptica com interfaces SC e FC são os mais utilizados.
Terceiro, a estrutura do adaptador de fibra óptica

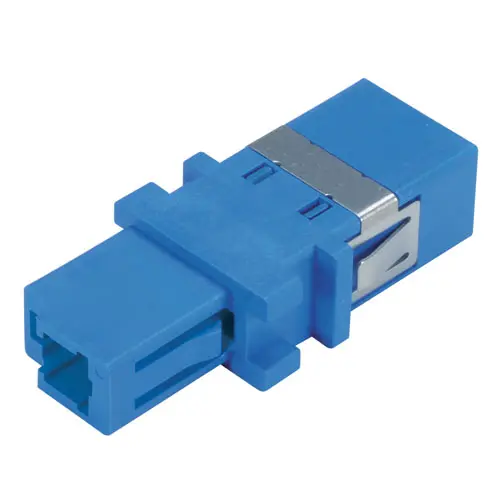

·Adaptador de fibra óptica monomodo LC / SC de núcleo único
Tomando o adaptador comum como exemplo, ele geralmente é feito de plástico resistente à corrosão, tem boa resistência à corrosão e proteção interna contra luz, e é composto por clipes de aço inoxidável, flanges completos, tampões contra poeira e buchas de cerâmica de alta precisão, que podem garantir que a conexão precisa dos dois conectores também pode minimizar perdas.
Deve-se notar aqui que a principal função do flange do adaptador de fibra óptica é fixar, que é usado para fixar o adaptador no painel adaptador, portanto, uma variedade de flanges fixos finos são especialmente configurados.
Quatroº, a diferença entre adaptador de fibra óptica e acoplador de fibra óptica

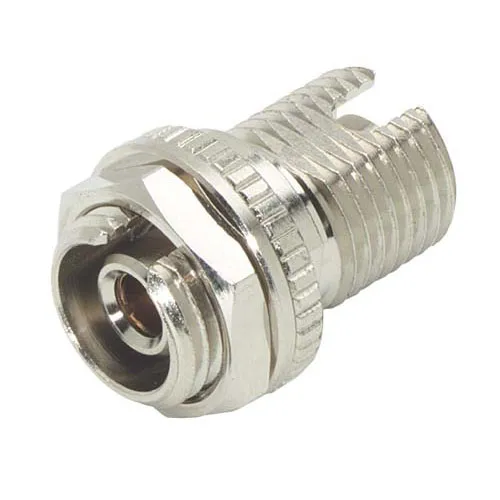

· Acoplador de fibra óptica, FC/FC, bucha de alinhamento de bronze
A principal diferença entre um adaptador de fibra óptica e um acoplador de fibra óptica é o tipo de conector em ambas as extremidades.
Em circunstâncias normais, se os dois cabos a serem conectados tiverem o mesmo tipo de conector, é chamado de acoplador de fibra óptica, se os dois cabos a serem conectados tiverem conectores diferentes, então é chamado de adaptador de fibra óptica.
Por exemplo, um adaptador de fibra óptica é usado para conectar o conector ST-ST, neste momento, os conectores em ambas as extremidades do adaptador de fibra óptica são os mesmos, por isso pode ser chamado de acoplador de fibra óptica.Caso contrário, é chamado de adaptador de fibra óptica.No entanto, existem tipos de adaptadores de fibra óptica que conectam a mesma interface, e existem tipos que conectam interfaces diferentes, e existem doze tipos para você escolher.Portanto, ao selecionar, devemos distinguir a diferença entre o acoplador e o adaptador para encontrar os produtos de fibra óptica adequados.
