O jumper de fibra óptica é usado para conectar o dispositivo ao link de fiação de fibra óptica.Com espessa camada protetora, geralmente é utilizado na conexão entre a máquina final óptica e a caixa de terminais.
Jumper de fibra óptica (também conhecido como conector de fibra óptica) significa que ambas as extremidades do cabo óptico são instaladas com plugues conectores para obter conexão óptica ativa;Uma extremidade com um plugue é chamada de pigtail.O patch cord/cabo de fibra óptica é semelhante ao cabo coaxial, exceto que não há blindagem de malha.No centro está um núcleo de vidro através do qual a luz viaja.Em uma fibra multimodo, o diâmetro do núcleo é de 50μm a 65μm, aproximadamente a espessura de um fio de cabelo humano.O diâmetro do núcleo da fibra monomodo é de 8μm ~ 10μm.O núcleo é cercado por um envelope de vidro com índice de refração inferior ao do núcleo para manter a fibra dentro do núcleo.Do lado de fora há uma capa plástica fina para proteger o envelope.
As fibras ópticas são divididas principalmente em duas categorias:
O jumper de fibra de acordo com os diferentes meios de transmissão pode ser dividido em jumper multimodo e monomodo de fibra à base de silício comum; existem outros jumpers de fibra, como o plástico, como meio de transmissão;De acordo com a estrutura do conector, ele pode ser dividido em: jumper FC, jumper SC, jumper ST, jumper LC, jumper MTRJ, jumper MPO, jumper MU, jumper SMA, jumper FDDI, jumper E2000, jumper DIN4, jumper D4 e breve.Jumpers de fibra óptica comuns também podem ser divididos em FC-FC, FC-SC, FC-LC, FC-ST, SC-SC e SC-ST.
Fibra Monomodo: O jumper de fibra geral é mostrado em amarelo e o conector e a capa protetora são azuis;A distância de transmissão é longa.
Fibra multimodo: O jumper de fibra geral é expresso em laranja, e alguns são expressos em cinza, e o conector e a tampa protetora são bege ou preto;A distância de transmissão é mais curta e a distância é mais curta.
Atenção ao uso
O comprimento de onda do transceptor dos módulos ópticos em ambas as extremidades do jumper de fibra óptica deve ser o mesmo, ou seja, os módulos ópticos em ambas as extremidades da fibra óptica devem ter o mesmo comprimento de onda, e a maneira simples de distinguir é ter o mesma cor dos módulos ópticos.Em geral, fibras ópticas multimodo (fibras ópticas laranja) são usadas em módulos ópticos de ondas curtas, e fibras ópticas monomodo (fibras ópticas amarelas) são usadas em módulos ópticos de ondas longas para garantir a precisão da transmissão de dados.
A fibra óptica não deve ser excessivamente dobrada e enrolada durante o uso, o que aumentará a atenuação da luz durante a transmissão.
Após o uso do jumper de fibra óptica, o conector de fibra óptica deve ser protegido com uma capa protetora.Poeira e óleo danificarão o acoplamento da fibra óptica.
Se o conector de fibra óptica estiver sujo, pode-se usar um cotonete embebido em álcool para limpá-lo, caso contrário afetará a qualidade da comunicação.
1. Antes de usar, a inserção de cerâmica do jumper de fibra e a face final da inserção devem ser limpas com álcool e algodão absorvente.
2, o raio de curvatura mínimo da fibra óptica não é inferior a 150 mm.
3. Proteja o núcleo e a face final do núcleo para evitar danos e poluição e coloque uma tampa à prova de poeira a tempo após a desmontagem.
4. Não olhe diretamente para a face final da fibra óptica quando o sinal do laser for transmitido.
5. Quando danos provocados pelo homem e outros fatores irresistíveis, o jumper de fibra óptica danificado deve ser substituído a tempo.
6, antes da instalação deve ler atentamente as instruções e sob a orientação dos engenheiros do fabricante ou revendedor para instalação e comissionamento.
7, a rede ou sistema de fibra óptica está anormal, você pode usar o método de eliminação de falhas para testar um por um.Ao testar ou solucionar problemas de falha do jumper, você pode primeiro realizar um teste liga-desliga.Normalmente, você pode usar um ponteiro laser visível para iluminar todo o link de fibra.Ou use ainda o instrumento de perda de retorno de perda de inserção de fibra óptica de precisão para testar seus indicadores, indicadores dentro da faixa qualificada, a indicação do jumper é normal, caso contrário não é qualificado.
O que significa FCSTSCLCMTRJ, PCAPCUPC em jumper de fibra óptica?
As interfaces físicas FC, ST, SC, LC e MTRJ são conectadas de diferentes maneiras.
FC é uma porta espiral circular.
ST é uma baioneta circular de 45 graus.
SC é um soquete quadrado.
LC e MTRJ são conectores de núcleo pequeno, menos usados na China, mas são transportados em alguns equipamentos importados.
PC, APC, UPC representam a estrutura frontal do núcleo cerâmico!

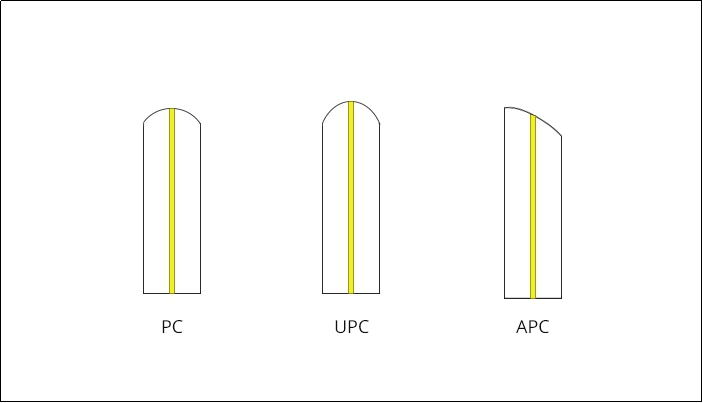

PC é uma estrutura esférica, APC é uma estrutura diagonal de ângulo de 8 graus, UPC é uma estrutura de hiperplano.
Introdução aos jumpers de fibra óptica
O protocolo Fibre Channel geralmente transmite em dois meios – cabo óptico e cobre.
Diferente da transmissão interna de ondas de luz, a fibra é dividida em modo único (condução de laser de comprimento de onda longo) e multimodo (condução de laser de comprimento de onda curto) em duas categorias:
Fibra monomodo (fibra monomodo): o jumper de fibra geral é mostrado em amarelo e o conector e a capa protetora são azuis;A distância de transmissão é longa.A distância de conexão do cabo monomodo pode ser de até 10 quilômetros, fibra multimodo (fibra multimodo): o jumper de fibra geral é expresso em laranja, e alguns são expressos em cinza, e o conector e a tampa de proteção são bege ou preto;A distância de transmissão é curta.A distância de conexão do cabo multimodo é muito mais curta, é de 300 metros ou 500 metros (principalmente dependendo da diferença no laser, geralmente existem dois tipos de fonte de luz laser de comprimento de onda curto, um é 62,5, o outro é 50)
Além disso, existem dois tipos de conectores de cabo, uma interface SC para interface de 1GB e uma interface LC para interface de 2GB.Existem muitos tipos de jumper de fibra, de acordo com o formato da junta podem ser divididos em: FC, SC, ST, LC, etc. De acordo com o tipo de núcleo, pode ser dividido em PC, UPC, APC, etc. ao tipo de fibra, pode ser dividida em modo único, multimodo 50/125, multimodo 62,5/125, manutenção de polarização, etc. De acordo com o diâmetro da fibra óptica pode ser dividido em: 900μm, 2mm, 3mm e breve.Os produtos são amplamente utilizados em: sala de comunicação, fibra óptica para casa, rede local, sensor de fibra óptica, sistema de comunicação de fibra óptica, equipamento de transmissão de conexão de fibra óptica, prontidão de combate à defesa nacional e assim por diante.
Ddistinção
Pigtail também é chamado de fio pigtail, apenas uma extremidade tem um conector, e a outra extremidade é uma extremidade quebrada de um núcleo de cabo de fibra óptica, conectado com outro núcleo de cabo de fibra óptica por soldagem, geralmente aparece na caixa terminal de fibra óptica, usada para conecte o cabo de fibra óptica e o transceptor de fibra óptica (entre o acoplador, jumper, etc.).
O conector de fibra óptica é um dispositivo de conexão destacável (ativo) entre a fibra óptica e a fibra óptica, que é o encaixe preciso das duas faces finais da fibra óptica, de modo que a saída de energia luminosa da fibra óptica transmissora possa ser acoplada ao máximo a fibra óptica receptora, e minimizar o impacto no sistema devido ao seu envolvimento no enlace óptico, que é o requisito básico do conector de fibra óptica.Até certo ponto, os conectores de fibra óptica também afetam a confiabilidade e o desempenho do sistema de transmissão óptica.
Guia de seleção
Os tipos de jumpers de fibra são ST-ST, SC-SC e ST-SC.De acordo com o tipo de fibra, existem principalmente fibra monomodo e fibra multimodo.O comprimento do jumper pode ser de 0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, etc. De acordo com o material de revestimento externo do cabo pode ser dividido em tipo comum, tipo retardador de chama comum, tipo sem halogênio com baixa emissão de fumaça (LZSH), baixo tipo retardante de chama sem halogênio.
De acordo com a classificação de incêndio do edifício e os requisitos de resistência ao fogo do material, o sistema de cablagem integrado deve tomar as medidas correspondentes.Cabos retardadores de chama e cabos ópticos devem ser usados para colocar cabos ou cabos ópticos em áreas inflamáveis e poços de edifícios;Em grandes locais públicos, devem ser utilizados cabos ou cabos ópticos retardadores de chama, com baixo teor de fumaça e baixa toxicidade;Equipamentos de fiação retardadores de chama devem ser usados entre equipamentos adjacentes ou entre conexões.
