Comparação de quadro de distribuição de fibra óptica, caixa de terminais, subcaixa e quadro de distribuição ODF
O quadro de distribuição de fibra óptica, caixa de terminais, caixa de fibra, quadro de distribuição ODF, é uma parte essencial da instalação e uso da fibra óptica, esses acessórios parecem mais parecidos, e até a forma de uso tem o mesmo lugar, fácil de confundir.
Ⅰ.Semelhanças
Esses quatro conectores têm quatro semelhanças óbvias, como a função principal, que pode ser resumida da seguinte forma:
1, a função fixa do cabo óptico na estrutura, a bainha externa e o núcleo de reforço a serem fixados mecanicamente, instalar peças de proteção de aterramento, processamento de proteção final e agrupamento e proteção de fibra óptica.
2, a função de soldagem, a fibra óptica no cabo e a soldagem do cabo traseiro, o excesso de fibra óptica será armazenado em bobina e a proteção da junta de soldagem.
3, o adaptador e o conector podem ser inseridos e puxados com flexibilidade;O caminho óptico pode ser implantado e testado livremente.
4, o espaço e a forma apropriados para atender aos requisitos mínimos de raio de curvatura.
Ⅱ.A diferença
Como existem muitos pontos semelhantes na função, mas na forma e na instalação, há uma distinção clara, resumiremos os quatro conectores, respectivamente.
1, quadro de distribuição de fibra óptica

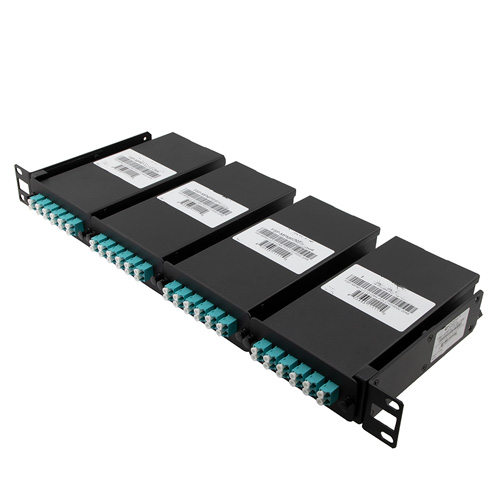

· Quadro de distribuição push-pull com pino guia cabeça macho MPO, com 4 caixas de junção LGX, 48 portas de conexão de fibra multimodo OM4 LC
Número de portas convencionais: 24, 48
Ambiente operacional: Dentro de um gabinete padrão
→ Quadros de distribuição de fibra óptica são usados para conectar cabos ópticos tronco verticais e horizontais, geralmente rack de 19 polegadas de altura 1U, geralmente pelo menos 12.
2. Caixa de terminais
Número de porta normal: 8 portas, 12 portas
Use ambiente: parede ou mesa
→ A caixa terminal de fibra óptica é geralmente colocada na extremidade do cabo óptico horizontal, e o dispositivo conectado pelo jumper óptico conectado pelo acoplador na caixa terminal de fibra óptica é o conector mais próximo do terminal (equipamento de comutação ou PC), geralmente 8 portas.

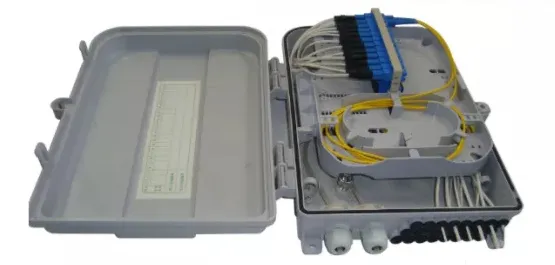

3, caixa de fibra
Número de portas convencionais: 24, 48
Ambiente de uso: dentro do corredor
→ A caixa de distribuição de fibra óptica é um dispositivo de interface usado para conectar o cabo de fibra óptica principal ao cabo de fibra óptica de distribuição em ambientes externos, no corredor ou em ambientes internos.É comumente usado na instalação de redes ópticas de redes totalmente ópticas FTTH.É também uma pequena caixa que muitas vezes vemos no corredor do nosso dia a dia.

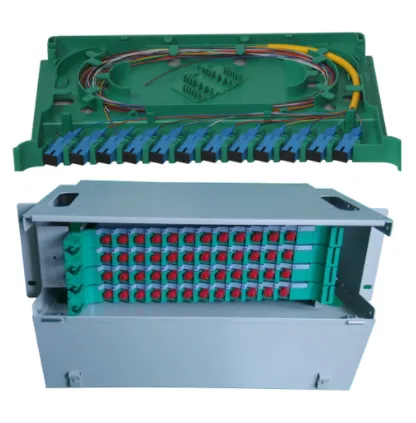

4, quadro de distribuição ODF
Número de porta convencional: 12-1440 núcleos
Ambiente de aplicação: sala de informática, fiação regional, distrito residencial FTTH e outras fiações de fibra óptica em grande escala.
→ O quadro de distribuição de fibra óptica ODF é projetado para equipamentos de distribuição de fibra óptica em salas de comunicação de fibra óptica, com funções de fixação e proteção de cabos ópticos Função de terminal de fibra óptica, função de alinhamento de cabos, núcleo de fibra óptica e função de proteção pigtail.
O dispositivo é flexível na configuração, fácil de instalar e usar, fácil de manter e fácil de gerenciar.É um dispositivo essencial para terminais de rede de cabos de comunicação de fibra óptica ou pontos de relé para realizar a soldagem e acesso de cabos de fibra óptica.
Ⅲ.Resumo
Portanto, podemos concluir que a diferença entre estes quatro produtos reside principalmente em dois pontos: o número de interfaces é diferente e o ambiente de utilização é diferente.Eles próprios não participam da transmissão de dados, principalmente do ambiente aplicacional e dos diversos serviços das portas requeridas, instaladas no local onde são necessários.
