A fibra multimodo é uma escolha popular para aplicações empresariais e de data center de rede local que exigem distâncias para atingir velocidades de 10 gbit/s.Existem diversas fibras multimodo disponíveis para instalações de rede de alta velocidade, cada uma com diferentes capacidades de cobertura e taxa de dados.Com tantas opções, é difícil selecionar a fibra multimodo mais adequada.OM1 vs OM2 vs OM3 vs OM4 vs OM5, como escolher?Hoje vamos falar sobre isso.
O que é fibra multimodo?

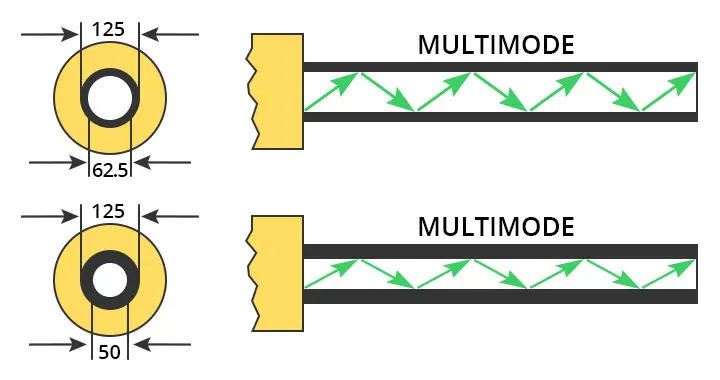

A fibra multimodo (MMF) é um tipo de fibra óptica usada principalmente para comunicações de curto alcance, como dentro de edifícios ou campi.Os cabos de fibra óptica multimodo têm núcleos grandes, normalmente de 50 ou 62,5 micrômetros, e podem propagar vários modos ópticos.Por causa disso, mais dados podem passar pelo núcleo de fibra multimodo em um determinado momento.O
O cabo MMF tem uma distância máxima de transmissão de cerca de 550 m a 10Git/s e também pode transmitir distâncias mais longas a uma taxa de dados mais baixa, por exemplo, cerca de 2 km a 100Mb/s.
Quantos tipos de fibras multimodo existem?

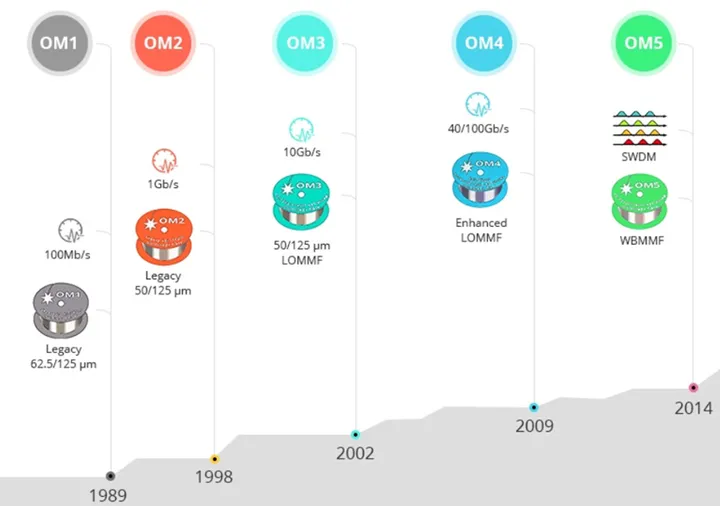

De acordo com o padrão ISO 11801, os cabos de fibra óptica multimodo podem ser divididos em fibra OM1, fibra OM2, fibra OM3, fibra OM4 e a recém-lançada fibra OM5.A seguir, comparamos essas fibras detalhadamente em termos de tamanho do núcleo, largura de banda, taxa de dados, distância, cor e fonte de luz.
Fibra óptica OM1
A fibra OM1 geralmente vem com uma bainha laranja e tem um tamanho de núcleo de 62,5 µm.Ele pode suportar Ethernet de 10 Gb com até 33 metros de comprimento.É mais comumente usado em aplicações Ethernet de 100 Megabits.Este tipo geralmente usa fontes de luz LED.
Fibra óptica OM2
Da mesma forma, a fibra OM2 também vem com bainha laranja e utiliza fonte de luz LED, mas com núcleo menor de 50 µm.Ele suporta Ethernet de 10 Gb até 82 metros, mas é mais comumente usado para aplicações Ethernet de 1 Gb.
Fibra óptica OM3
Fibra OM3 com bainha verde clara.Assim como o OM2, o tamanho do núcleo é de 50 µm, mas o cabo é otimizado para dispositivos baseados em laser.OM3 suporta Ethernet de 10 Gb com até 300 metros de comprimento.Além disso, o OM3 é capaz de suportar Ethernet 40G e 100G a até 100 metros de distância, mas a Ethernet 10G é a mais comumente usada.
Fibra óptica OM4
A fibra OM4 é totalmente compatível com versões anteriores da fibra OM3 e compartilha a mesma bainha aqua exclusiva.O OM4 foi desenvolvido especificamente para transmissão de laser VSCEL e possui uma distância de link de 10Gig/s de até 550 m em comparação com os 300 m do OM3.É capaz de operar 40/100 GB em distâncias de até 150 m usando conectores MPO.
Fibra óptica OM5
A fibra OM5, também conhecida como WBMMF (Wideband Multimode Fiber), é a fibra multimodo mais recente e é compatível com versões anteriores do OM4.Seu tamanho de núcleo é igual ao OM2, OM3 e OM4.A cor da bainha da fibra OM5 foi escolhida como verde limão.Ele foi projetado e especificado para suportar pelo menos quatro canais WDM através de uma janela de 850-953 nm, cada um com velocidade mínima de 28 Gbps.
Qual é a diferença entre OM1, OM2, OM3, OM4 e OM5?
A principal diferença entre as fibras multimodo é a diferença física.Portanto, diferenças físicas levam a diferentes taxas e distâncias de transmissão de dados.
Diferenças físicas
As diferenças físicas estão principalmente no diâmetro, cor da bainha, fonte de luz e largura de banda, conforme descrito na tabela a seguir.
FITA | COR | |||
OM1 | 62,5/125µm | Laranja | LIDERADO | 200 MHz*km |
OM2 | 50/125µm | Laranja | LIDERADO | 500 MHz*km |
OM3 | 50/125µm | Água | VSCEL | 2.000 MHz*km |
OM4 | 50/125µm | Água | VSCEL | 4700 MHz*km |
OM5 | 50/125µm | Verde limão | VSCEL | 28.000 MHz*km |
Diferença real
As fibras multimodo são capazes de transmitir diferentes faixas de distância em diferentes taxas de dados.O mais adequado pode ser selecionado de acordo com a aplicação real.A comparação máxima da distância da fibra multimodo para diferentes taxas de dados é especificada abaixo.
TIPO | 1GbE | 10GbE | 40GbE | 100 GbE | |
OM1 | 2.000 metros | 275m | 33m | / | / |
OM2 | 2.000 metros | 550m | 82m | / | / |
OM3 | 2.000 metros | / | 300m | 100m | 70m |
OM4 | 2.000 metros | / | 550m | 150m | 150m |
OM5 | / | / | 550m | 150m | 150m |
Qual é a diferença entre fibra monomodo e multimodo?
Diferenças técnicas
Diâmetro do núcleo - As fibras monomodo têm um núcleo de pequeno diâmetro (8,3 a 10 mícrons) que permite a propagação de apenas um modo de luz.Os cabos de fibra óptica multimodo possuem núcleos de grande diâmetro (50 a 100 micômetros) que permitem múltiplos modos de propagação de luz.
Fonte de luz - Dispositivos multimodo normalmente usam LEDs ou lasers como fontes de luz.Os dispositivos monomodo, por outro lado, utilizam lasers ou diodos laser para gerar luz que é injetada no cabo.
Diferença real
Distância -A luz viaja mais tempo em um cabo monomodo do que em um cabo multimodo.Portanto, a fibra multimodo é adequada para aplicações de curto alcance, permitindo distâncias de transmissão de até cerca de 550 metros a 10Git/s.Quando a distância excede 550 m, a fibra monomodo é preferida.
Preço - o custo da fibra multimodo é geralmente inferior ao da fibra monomodo.
Largura de banda - A largura de banda do modo único é maior que a do modo múltiplo até 100.000 GHz.
Tipo de conector de fibra multimodo
Os tipos de conectores de fibra multimodo em circulação no mercado são ST, SC, FC, LC, MU, E2000, MTRJ, SMA, DIN e MTP&MPO, etc. Os tipos de conectores de fibra mais comumente usados são ST, SC, FC e LC .Cada um tem seus próprios pontos fortes, fracos e capacidades.Então, quais são as diferenças e o que elas significam para a implementação?Esta tabela de conectores de fibra multimodo comuns descreve as vantagens e desvantagens.
TIPO | TAMANHO | (db) |
SC | φ2,5mm cerâmico | 0,25-0,5 |
LC | φ1,25mm cerâmico | 0,25-0,5 |
FC | φ2,5mm cerâmico | 0,25-0,5 |
ST | φ2,5mm cerâmico | 0,25-0,5 |
Quais são as vantagens da fibra multimodo?
Embora os jumpers de fibra monomodo ofereçam vantagens em termos de largura de banda e distâncias mais longas, a fibra multimodo pode suportar facilmente a maioria das distâncias exigidas pelas redes corporativas e de data center a um custo muito menor do que a fibra monomodo.Além disso, o cabo de fibra óptica multimodo tem muitas vantagens significativas.
Uma estrutura multiusuário para interferência sem perdas
A fibra multimodo tem a característica de transportar múltiplos sinais simultaneamente na mesma linha.Mais importante ainda, há pouca perda de potência total no sinal.Portanto, o usuário da rede pode enviar mais de um pacote no cabo ao mesmo tempo, e todas as informações serão entregues ao destino sem interferência e permanecerão inalteradas.
Suporta vários protocolos
A fibra multimodo pode suportar uma variedade de protocolos de transferência de dados, incluindo Ethernet, Infiniband e Internet Protocol.Portanto, os cabos podem ser usados como backbone para uma variedade de aplicações de alto valor.
Desempenho de alto custo
Com núcleos maiores e boas tolerâncias de alinhamento, as fibras e componentes multimodo são mais baratos e fáceis de usar com outros componentes ópticos, como conectores de fibra e adaptadores de fibra, e os jumpers multimodo são mais baratos para operar, instalar e manter do que os cabos de fibra monomodo.
Conclusão
As fibras multimodo são comumente usadas para aplicações de backbone em edifícios devido à sua alta capacidade e confiabilidade.No geral, os cabos de fibra óptica multimodo continuam sendo a opção mais econômica para aplicações empresariais e de data center em distâncias de 500 a 600 metros.Porém, isso não significa que podemos substituir a fibra monomodo por cabo de fibra multimodo, pois a escolha do jumper de fibra monomodo ou jumper multimodo depende das necessidades específicas da aplicação, como o distância de transmissão a cobrir, o orçamento global e assim por diante.
