A multiplexação por divisão de comprimento de onda (WDM) permite que dois ou mais comprimentos de onda de luz sejam TRANSMITIDOS por DIFERENTES canais ópticos simultaneamente na mesma fibra.WDM (multiplexação por divisão de comprimento de onda) são dois ou mais comprimentos de onda diferentes de sinais portadores ópticos (transportando uma variedade de informações), no transmissor através do multiplexador (multiplexador) juntos e acoplados à mesma fibra para transmissão. sinais de vários comprimentos de onda são separados pelo Demultiplexador e depois processados pelo receptor óptico para restaurar o sinal original.

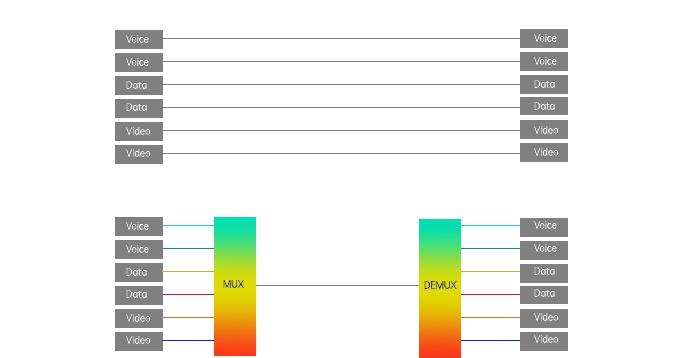

Para simplificar, você pode olhar a figura abaixo.No modo de transmissão tradicional, uma fibra só pode transmitir o sinal da portadora óptica transportando um tipo de informação e, para serem serviços diferentes, são necessárias inúmeras fibras diferentes e independentes para a transmissão.No entanto, se a quantidade de informações comerciais for grande, um grande número de fibras ópticas precisará ser instalado para transmissão, o que representa um grande desafio em termos de espaço e custo de fiação.A aplicação de um sistema WDM pode resolver rapidamente os problemas acima.O sistema WDM pode transportar uma variedade de formatos de sinais 'comerciais', como ATM, IP, etc., através da tecnologia de multiplexação e demultiplexação, uma variedade de sinais comerciais através de uma fibra podem ser transmitidos, reduzindo significativamente a quantidade de consumo de fibra, expansão da rede e desenvolvimento dos meios de expansão ideais.Na introdução de novos serviços de banda larga, como CATV, HDTV, B-ISDN, etc., apenas é necessário um comprimento de onda adicional.
A estrutura básica de um sistema WDM geral
A estrutura básica do sistema WDM é dividida principalmente em duas formas: transmissão unidirecional de fibra dupla e transmissão bidirecional de fibra única.Fibra dupla unidirecional significa que todos os caminhos ópticos são transmitidos na mesma direção em uma fibra ao mesmo tempo, e comprimentos de onda diferentes transportam sinais ópticos diferentes.No transmissor, o composto é transmitido através de uma fibra, e no receptor, a demultiplexação é realizada para completar a transmissão dos sinais ópticos multicanal, e a direção reversa é transmitida através de outra fibra.A transmissão em ambas as direções é completada por duas fibras, respectivamente.Bidirecional de fibra única significa que o caminho da luz é transmitido em duas direções diferentes ao mesmo tempo em uma fibra principal, e os comprimentos de onda usados são separados um do outro para obter comunicação full-duplex entre si.
O sistema WDM geral é composto principalmente de cinco partes: sistema de gerenciamento de rede, transmissor óptico, amplificação de relé óptico, receptor óptico e canal de monitoramento óptico.

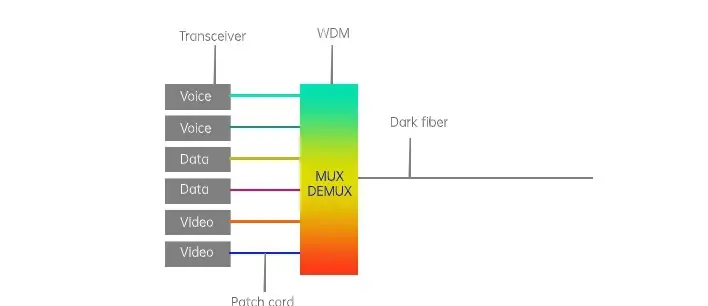

No sistema WDM simples, existem principalmente transceptores, multiplexadores de divisão de comprimento de onda WDM, jumpers e componentes de fibra escura.
Em todo o sistema WDM, o multiplexador e demultiplexador óptico de divisão de comprimento de onda são os principais componentes da tecnologia WDM e seu desempenho tem um efeito decisivo na qualidade de transmissão do sistema.
