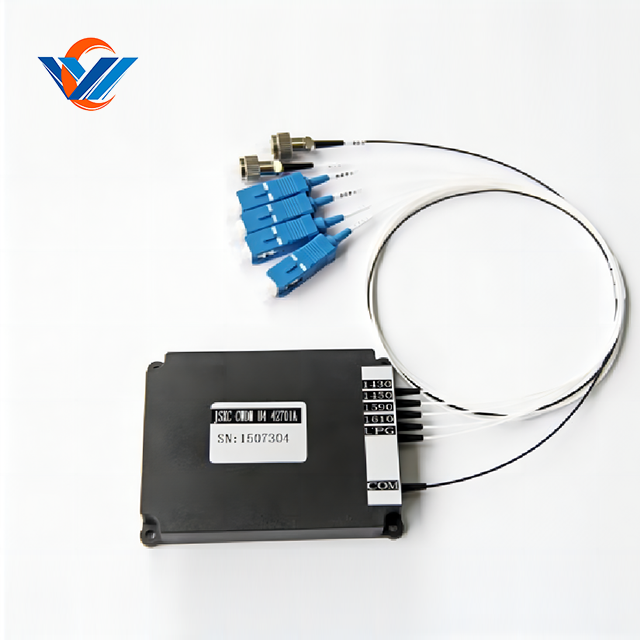

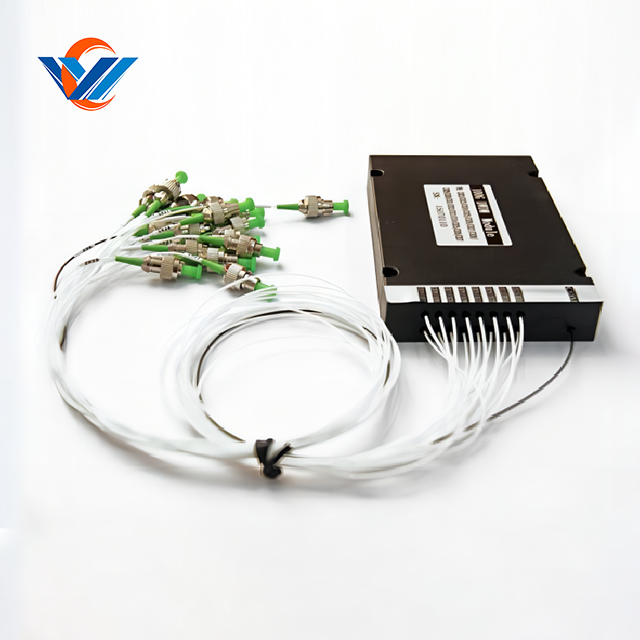

O Filtro WDM de 4 canais 200GHz para redes de fibra Representa uma solução multiplexadora de divisão de comprimento de onda de alto desempenho projetada para otimizar a utilização da largura de banda de fibra em redes de comunicação modernas. Este componente óptico passivo utiliza a tecnologia avançada de filtro de filme fino (TFF) para combinar ou separar quatro sinais ópticos distintos em uma única fibra, cada um espaçado 200GHz separados (aproximadamente 1,6 nm no comprimento de onda de 1550nm).
| Quantidade: | |
|---|---|
| Exportation PDF | |
Projetado para operação na banda C (1530nm-1565nm) , este filtro WDM permite a transmissão simultânea de vários fluxos de dados em um único par de fibras, quadruplicando efetivamente a capacidade de rede sem implantação adicional de fibra. O componente apresenta um design de caminho óptico compacto e sem epóxi, que garante estabilidade excepcional nas variações ambientais, tornando-o adequado para aplicações de metrô e de longo curso.
Com baixa perda de inserção e isolamento de alto canal, o filtro mantém a integridade do sinal, mesmo em ambientes de comprimento de onda de alta densidade. Ele suporta taxas de dados de até 100 Gbps por canal, compatíveis com sistemas de transmissão coerentes e não coerentes modernos. O dispositivo atende aos padrões Telcordia GR-1209 e GR-1221, garantindo um desempenho confiável nas implantações de rede de nível de transportadora.
4 canais com espaçamento de 200 GHz (1,6Nm) na grade ITU-T G.694.1, garantindo a interoperabilidade com os sistemas WDM padrão.
Baixa perda de inserção ≤1,4dB por canal, minimizando a atenuação do sinal através do filtro.
Isolamento de alto canal ≥25dB (adjacente) e ≥35dB (não adjacente), impedindo a interferência entre os canais de comprimento de onda.
Projeto de filtro de filme fino (TFF) com processo de deposição proprietária para controle preciso do comprimento de onda.
Banda passante ampla ≥0.25nm @ -0,5dB , acomodando desvio do comprimento de onda de transceptores e variações de temperatura.
Caminho óptico livre de epóxi, eliminando questões potenciais de confiabilidade da degradação adesiva ao longo do tempo.
Dimensões compactas do pacote : L110 X W95 X H7.5mm, adequado para instalações de prateleira e rack de alta densidade.
Faixa de temperatura operacional : -40 ° C a +85 ° C, mantendo o desempenho em condições ambientais extremas.
Manuseio de alta potência : até 300MW por canal, compatível com amplificadores ópticos de alta saída.
Perda dependente de polarização (PDL) ≤0,5dB , garantindo desempenho consistente em todos os estados de polarização.
Perda dependente da temperatura ≤0,5dB sobre o intervalo operacional, minimizando variações de desempenho em ambientes severos.
A Telcordia se qualificou para a confiabilidade de longo prazo em redes de telecomunicações.
Permite a expansão de largura de banda econômica , agregando vários serviços 10G/40G/100G na infraestrutura de fibra existente. Ideal para conectar data centers e campi corporativos em regiões metropolitanas.
Usado em sistemas de transmissão de longo curso para maximizar a utilização de fibras entre os escritórios centrais. O espaçamento de 200 GHz suporta embalagem densa de comprimento de onda, mantendo bandas de guarda suficientes para a estabilidade do sistema.
Facilita a conectividade de alta capacidade entre os data centers distribuídos geograficamente , suportando serviços em nuvem e sistemas de recuperação de desastres. Permite 400 Gbps agregar largura de banda em um único par de fibras ao usar 100 Gbps por canal.
Crítico para aplicações móveis de backhaul , agregando várias conexões do site de células 5G nos links de fibra. Suporta os requisitos de baixa latência e alta largura de banda das implantações 5G NR (novo rádio).
Permite a transmissão simultânea de serviços de vídeo, voz e dados sobre a infraestrutura de fibra compartilhada. O alto isolamento impede a interferência entre o vídeo analógico e os canais de dados digitais.
Os filtros de 200 GHz fornecem espaçamento de canal de 1,6 nm (a 1550 nm), enquanto os filtros de 100 GHz oferecem espaçamento de 0,8nm. Os sistemas de 200GHz são mais econômicos e tolerantes à deriva do comprimento de onda, tornando-os adequados para redes de metrô e empresa. Os sistemas de 100 GHz oferecem maior densidade para redes de longo curso, onde a fibra é escassa.
Sim, este filtro bidirecional pode funcionar como um MUX (combinando vários comprimentos de onda em uma fibra) e um demux (separando comprimentos de onda combinados em canais individuais). O design simétrico garante desempenho consistente em qualquer um dos modos.
O filtro mantém o desempenho estável em sua faixa de operação com mudança de temperatura de comprimento de onda <0,002nm/° C e variação de perda de inserção <0,005dB/° C. Isso minimiza a necessidade de controle de temperatura ativo na maioria dos cenários de implantação.
O filtro foi projetado para uso com fibra de modo único (SMF-28 ou equivalente) operando na banda C (1530-1565nm). Não é compatível com fibra multimodo devido à incompatibilidade de diâmetro do campo de modo e maior perda de inserção.
Use latas de ar comprimido para remover detritos soltos, seguidos por toalhetes sem fiapos moídos para álcool para as faces de extremidade do conector. Para portas de antepara, use ferramentas de limpeza de estilo de push dedicadas. Inspecione os conectores com um escopo de fibra (ampliação ≥200x) antes do acasalamento para garantir a limpeza.
