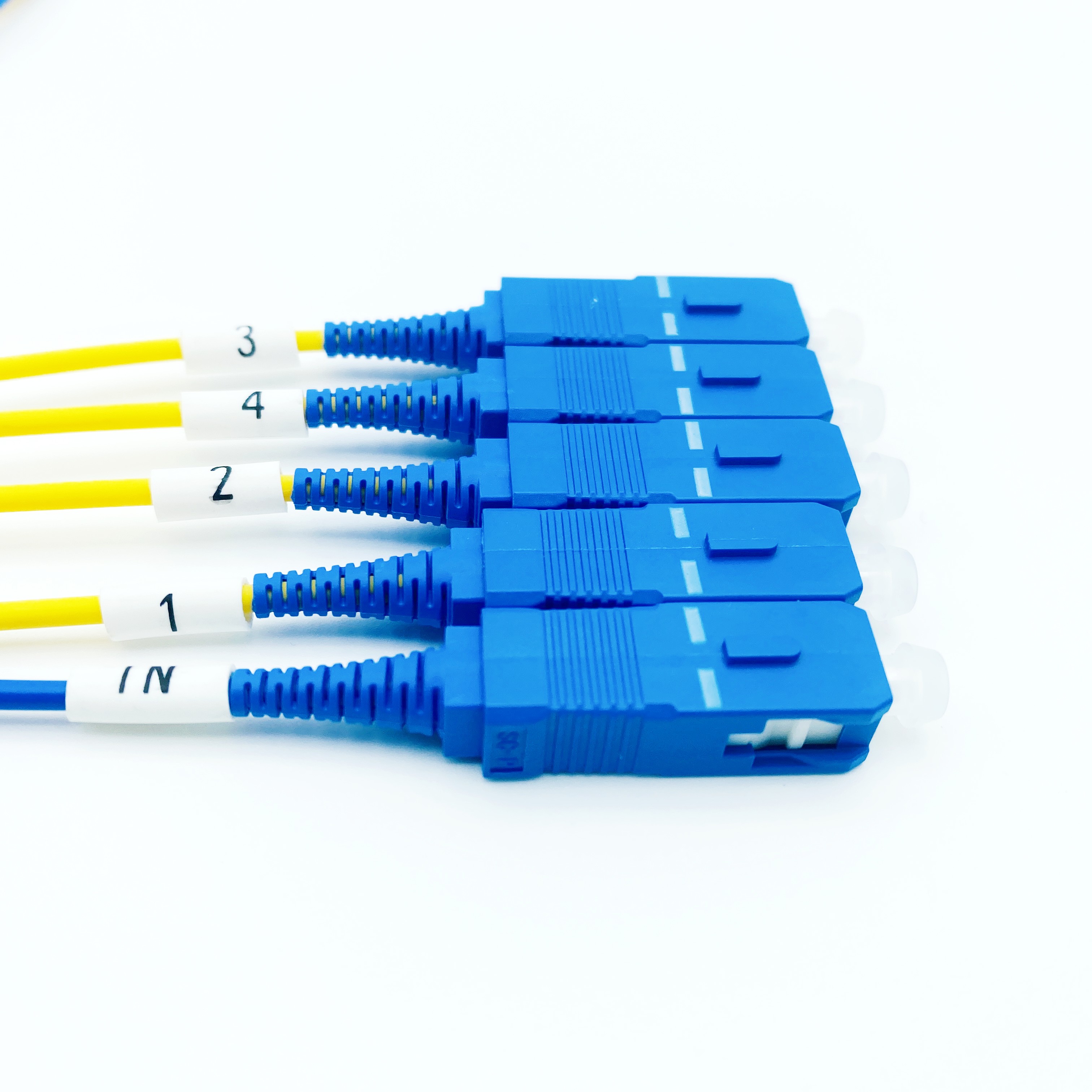

Nas redes ópticas modernas, o PLC Splitter se esconde dentro de quadros de distribuição de fibra, armários de rua e caixas de parede, dividindo silenciosamente um único sinal óptico em vários ramos. É um componente pequeno, mas o PLC Splitter tem uma grande influência no orçamento do link, na topologia da rede, na confiabilidade de longo prazo e na flexibilidade de atualização. Para muitos engenheiros e compradores B2B, compreender detalhadamente o PLC Splitter é a chave para tomar melhores decisões técnicas e de compra.
À medida que a fibra até as residências, as redes de campus e os data centers continuam a se expandir, o PLC Splitter se tornou um componente padrão. Mas você realmente sabe o que há dentro de um PLC Splitter , como ele é especificado e como deve ser instalado? Se você trabalha com projetos ópticos, saber as respostas pode economizar tempo e dinheiro.
Um divisor PLC é um dispositivo de circuito de ondas luminosas planar passivo que usa um chip de guia de ondas integrado para dividir uma ou mais fibras de entrada em múltiplas fibras de saída com taxas controladas, perda estável e desempenho de amplo comprimento de onda, tornando-o um elemento essencial nas modernas redes de distribuição óptica.
Isso significa que o PLC Splitter não é apenas um 'divisor' genérico. É um componente óptico cuidadosamente projetado com perda de inserção específica, uniformidade, perda dependente de polarização, perda de retorno, faixa de temperatura e confiabilidade mecânica. Para usuários B2B, ver o PLC Splitter como um produto totalmente especificado, em vez de um simples acessório, ajuda a alinhar os requisitos de engenharia e as decisões de aquisição.
Nas seções a seguir, veremos o que é um Divisor PLC , como ele funciona, como os diferentes estilos de pacote são projetados, quais parâmetros principais você deve verificar e como selecionar, instalar e manter um Divisor PLC em projetos reais. Também usaremos descrições e tabelas de estilos de dados para facilitar a comparação de projetos e o orçamento para engenheiros e compradores.
Seções principais deste artigo
O que é um PLC Splitter em redes de fibra óptica
Como funciona um divisor PLC
Principais estilos e estruturas de pacotes do PLC Splitter
Principais parâmetros técnicos do PLC Splitter
Aplicações do PLC Splitter em redes modernas
Como escolher o PLC Splitter certo para o seu projeto
Dicas de instalação e manutenção do PLC Splitter
Divisor PLC em comparação com outros divisores ópticos
Perguntas frequentes sobre o divisor PLC
Conclusão: o que todo engenheiro deve lembrar sobre PLC Splitter
Um divisor PLC é um componente de distribuição de energia óptica passiva baseado em um chip de circuito de ondas luminosas planas que divide um sinal óptico de entrada em vários sinais de saída, com taxas de divisão fixas e desempenho estável em toda a janela de comprimento de onda de modo único padrão.
Em outras palavras, um Divisor PLC usa uma ou duas fibras de entrada e produz muitas fibras, como 2, 4, 8, 16, 32 ou 64. Ao contrário dos acopladores mecânicos simples, o Divisor PLC usa um chip de vidro de sílica com guias de onda integrados para controlar como a luz é dividida. Isto permite que o PLC Splitter ofereça desempenho preciso e repetível para cada porta de saída, o que é crucial em grandes redes ópticas passivas, onde muitos assinantes compartilham uma fonte central.
Em implantações reais, o PLC Splitter é frequentemente o elemento central que permite uma topologia ponto a multiponto. Uma única fibra alimentadora de um escritório central ou sala de equipamentos se conecta à entrada de um PLC Splitter , e as múltiplas saídas se conectam às fibras de distribuição que vão para edifícios, andares ou usuários individuais. Ao usar essa estrutura simples, uma operadora de rede pode atender muitos terminais sem precisar de equipamentos ativos separados para cada filial.
Do ponto de vista B2B, o PLC Splitter é uma família de produtos, não um único item. Inclui diferentes proporções de divisão (1x2 a 1x64 e 2x2 a 2x64), diferentes tipos de conectores, diferentes diâmetros de cabo e diferentes formatos de caixa. Quando você vê “PLC Splitter” em um catálogo, as opções detalhadas por trás dessa palavra-chave são o que determinam se ela se adapta ao seu design de rede.
Um divisor PLC funciona guiando a luz através de um chip de guia de ondas planar baseado em sílica, onde o campo óptico é gradualmente dividido em vários ramos para que cada fibra de saída receba uma fração controlada da potência de entrada com alta uniformidade.
O núcleo de um divisor PLC é seu chip de circuito de ondas luminosas planas. Este chip é fabricado em substrato de sílica utilizando processos semelhantes aos utilizados em circuitos integrados. Pequenos guias de onda são criados com larguras, alturas e índices de refração específicos. Esses guias de onda formam uma rede que começa com uma ou duas entradas e se espalha em muitas saídas. Como a geometria é definida litograficamente, o PLC Splitter pode obter um controle muito preciso das relações de divisão entre todas as saídas.
Quando a luz entra na fibra de entrada de um divisor PLC , ela se acopla ao guia de ondas do chip. À medida que viaja ao longo do chip, o guia de ondas se divide lentamente em vários caminhos através de regiões de ramificação especialmente projetadas. Cada ramificação carrega uma parte da potência óptica. O design garante que o comprimento óptico e as condições de acoplamento sejam muito semelhantes para cada caminho, razão pela qual um PLC Splitter pode manter uma boa uniformidade entre suas inúmeras portas de saída.
Após a rede de guia de ondas, a luz de cada ramificação é acoplada de volta às fibras de saída através de um bloco de matriz de fibras. As fibras de entrada, o chip do guia de ondas e as fibras de saída estão todos alinhados e fixados dentro do pacote No uso diário, os técnicos veem apenas os pigtails ou conectores, mas dentro do pequeno invólucro, o chip PLC Splitter . PLC Splitter executa uma óptica integrada complexa para dividir o sinal com precisão.
Os produtos PLC Splitter estão disponíveis em vários estilos de pacotes principais, incluindo fibra nua, minimódulo, caixa ABS, cassete e estruturas de montagem em rack, que usam o mesmo chip interno, mas são otimizados para diferentes ambientes de instalação e métodos de cabeamento.
A estrutura mais simples é o PLC Splitter de fibra nua . Nesta versão, o chip planar e os conjuntos de fibras são protegidos em um tubo compacto cilíndrico ou retangular, e as fibras de entrada e saída saem como fibras revestidas ou tamponadas. Este tipo de PLC Splitter é ideal para emendar diretamente em tampas e bandejas onde o espaço é limitado e não há necessidade de conectores externos.
Os produtos Mini Module PLC Splitter adicionam um pequeno invólucro retangular ao redor das transições de chip e fibra. O mini gabinete oferece melhor proteção mecânica e gerenciamento mais fácil da fibra, mantendo o volume baixo. Os minimódulos são amplamente utilizados em pequenas caixas de distribuição de fibra, caixas de piso e gabinetes montados na parede, onde os técnicos ainda usam principalmente emendas por fusão para conexões.
Os módulos da caixa ABS e os módulos PLC Splitter PLC Splitter cassete são projetados para um manuseio de campo mais claro e sistemas de cabeamento estruturado. Eles usam invólucros maiores com furos de montagem ou slots de estrutura, alívio de tensão de cabo integrado, etiquetagem de porta e, às vezes, conectores pré-terminados, como SC ou LC. Os conjuntos para montagem em rack PLC Splitter vão um passo além, integrando vários chips PLC em um painel de 19 polegadas ou semelhante que pode ser instalado diretamente em um quadro de distribuição. Todas essas estruturas baseiam-se no mesmo princípio de circuito planar de ondas luminosas, mas oferecem diferentes níveis de proteção, densidade e conveniência para projetos B2B.
Os principais parâmetros técnicos de um Divisor PLC incluem perda de inserção, uniformidade de perda, perda dependente de polarização, perda de retorno, faixa de comprimento de onda operacional, faixa de temperatura operacional e confiabilidade mecânica, e esses valores determinam se um Divisor PLC pode atender aos requisitos de um projeto de rede específico.
A perda de inserção é o principal valor que os engenheiros verificam primeiro. Para um divisor PLC , a perda de inserção inclui a perda de divisão teórica ideal e a perda excessiva causada por imperfeições no chip e na embalagem. Por exemplo, um divisor PLC 1x2 de alta qualidade pode ter perda de inserção típica em torno de 4 dB por porta, um divisor PLC 1x4 em torno de 7 a 7,5 dB, um divisor PLC 1x8 em torno de 10,5 a 11 dB e um divisor PLC 1x32 em torno de 16,5 a 17 dB. Esses valores são usados diretamente nos cálculos de orçamento de link.
A uniformidade das perdas é igualmente importante. Mede a diferença de perda de inserção entre as melhores e piores portas de saída de um PLC Splitter . Em um produto bem projetado, a uniformidade pode estar dentro de 0,6 dB para um Divisor PLC 1x4 , dentro de 1,0 dB para um Divisor PLC 1x8 e em torno de 1,5 a 2,5 dB para um Divisor PLC 1x32 ou 1x64 . Melhor uniformidade significa que todos os usuários conectados através desse PLC Splitter recebem potência óptica semelhante, o que simplifica a engenharia do sistema.
Outros parâmetros definem estabilidade e compatibilidade. A perda dependente da polarização é mantida baixa para que o desempenho do PLC Splitter não mude significativamente à medida que a polarização muda na fibra. A perda de retorno deve ser alta, indicando baixa reflexão traseira, o que protege os lasers e reduz a interferência. A faixa de comprimento de onda operacional de um monomodo padrão Divisor PLC cobre aproximadamente 1260 a 1650 nm, permitindo o uso em múltiplas janelas de transmissão e com diferentes serviços na mesma fibra. Finalmente, a faixa de temperatura operacional, muitas vezes de cerca de 40 graus negativos a mais 85 graus, e os valores de resistência mecânica garantem que o Divisor PLC sobreviverá a gabinetes externos e ao manuseio frequente em projetos reais.
Os módulos PLC Splitter são usados em FTTH, FTTB, LAN óptica passiva, CATV, data center e ambientes de teste para distribuir sinais ópticos de um pequeno número de alimentadores para um maior número de quedas de maneira passiva e econômica.
Em redes domésticas de fibra, um divisor PLC é normalmente colocado em um escritório central ou gabinete externo. Um sinal downstream de alta potência entra no PLC Splitter, que então divide a energia para vários assinantes. Os sinais upstream de todos os usuários também são combinados pelo PLC Splitter de volta ao escritório central. A natureza passiva do PLC Splitter significa que ele não requer energia local, o que simplifica bastante a implantação em gabinetes de nível de rua.
Nas redes de fibra para edifícios ou campus, um divisor PLC pode ser usado em cada andar ou em cada ala para ramificar uma única fibra riser em múltiplas fibras horizontais. Por exemplo, um PLC Splitter 1x8 pode alimentar oito escritórios, cada um com sua tomada. Isso reduz o número de fibras riser e ainda dá a cada espaço de trabalho sua própria conexão dedicada. O tamanho compacto dos minimódulos e das unidades PLC Splitter da caixa ABS facilita a instalação em painéis de distribuição prediais.
Data centers e ambientes de teste também usam produtos Em data centers, um PLC Splitter 1x2 pode espelhar o tráfego para sistemas de monitoramento sem impactar o link principal, ou pode suportar arquiteturas de redundância. Os laboratórios de teste usam módulos PLC Splitter para alimentar vários dispositivos a partir de uma única fonte óptica e para simular cenários de acesso multiusuário. Em todos esses casos, o desempenho estável e previsível do PLC Splitter em uma ampla faixa de comprimento de onda é a base para testes precisos e operação confiável. PLC Splitter .
A escolha do divisor PLC certo para um projeto requer a correspondência da proporção de divisão, estilo do pacote, tipo de conector, tipo de fibra, nível de desempenho e classificação ambiental com a topologia real da rede e condições de instalação.
A primeira decisão é a proporção de divisão. Você deve estimar o número de endpoints que um determinado PLC Splitter precisa atender, bem como a perda de inserção máxima aceitável. Se a distância entre o equipamento central e o usuário for curta e a potência do transmissor for alta, um divisor PLC 1x32 pode ser aceitável. Para vãos mais longos ou menor potência, um divisor PLC 1x8 ou 1x16 costuma ser mais seguro. Sempre calcule o orçamento do link usando valores realistas de perda de inserção para o PLC Splitter e outros componentes.
A segunda decisão é o estilo do pacote. Se você estiver trabalhando dentro de um pequeno fechamento ou precisar emendar todas as fibras, produtos de fibra nua ou mini módulo PLC Splitter podem ser os melhores. Para instalações em gabinete ou rack, os módulos PLC Splitter da caixa ABS e os módulos PLC Splitter cassete que vêm com conectores e ferramentas de montagem podem reduzir drasticamente o tempo de instalação. Considere também o diâmetro do cabo, o comprimento do pigtail e o tipo de conector oferecido com cada divisor PLC, para que correspondam ao restante do seu hardware.
A terceira decisão é o grau de desempenho e o ambiente. Alguns produtos PLC Splitter são oferecidos em versões padrão e premium. As versões premium podem oferecer perda de inserção ligeiramente menor, melhor uniformidade ou faixa de temperatura operacional mais ampla. Em gabinetes externos agressivos ou regiões com grandes oscilações de temperatura, é fundamental selecionar um divisor PLC com uma classificação de temperatura robusta e um design mecânico robusto. Para instalações de data centers de alta densidade, pode ser mais importante que o PLC Splitter tenha excelente perda de retorno e comportamento estável ao longo do tempo.
A boa instalação e manutenção de um Divisor PLC concentra-se na montagem adequada, roteamento de fibra controlado, conectores limpos e testes regulares para evitar perdas desnecessárias e garantir a estabilidade a longo prazo da rede óptica.
Durante a instalação, o PLC Splitter deve ser montado primeiro no local pretendido, seja uma bandeja, gabinete, caixa de parede ou estrutura de rack. O dispositivo deve ser fixado firmemente para que não possa se mover quando as portas forem abertas ou os cabos forem puxados. As fibras de entrada e saída ou patch cords do Divisor PLC devem então ser roteados através de caminhos de gerenciamento de cabos apropriados, evitando dobras apertadas e estresse mecânico. Respeitar o raio mínimo de curvatura é especialmente importante para manter baixas perdas.
Todos os conectores associados ao Divisor PLC devem ser cuidadosamente limpos e inspecionados antes do acoplamento. Poeira, óleo ou arranhões nas faces do conector podem introduzir vários decibéis de atenuação extra, que podem ser erroneamente atribuídos ao próprio Divisor PLC. Usando ferramentas padrão de limpeza de fibra e escopos de inspeção, os técnicos devem garantir que tanto as portas do divisor PLC quanto os cabos de conexão estejam em boas condições antes de fechar o gabinete.
Para manutenção, é uma boa prática incluir o PLC Splitter em rondas regulares de inspeção. As verificações visuais podem detectar cabos esmagados, fibras comprimidas ou adaptadores soltos. Medições com medidor de potência óptica e fonte de luz podem confirmar se a perda de inserção através do PLC Splitter permanece dentro da faixa esperada. Se for detectada uma mudança repentina na perda, os técnicos devem primeiro verificar novamente os conectores e o roteamento da fibra. Somente após essas etapas o próprio módulo PLC Splitter deverá ser substituído. Projetar redes em torno de unidades modulares PLC Splitter torna essa substituição rápida e minimamente perturbadora.
Comparado com divisores cônicos bicônicos fundidos e divisores seletivos de comprimento de onda, o PLC Splitter oferece contagens de portas mais altas, melhor uniformidade de saída, nivelamento de comprimento de onda mais amplo e integração mais compacta, razão pela qual a tecnologia PLC Splitter é a escolha padrão em novas redes ópticas passivas.
Os divisores cônicos bicônicos fundidos são feitos pela fusão e estiramento de fibras ópticas para criar uma região de acoplamento. Embora possam funcionar bem para taxas de divisão baixas, como 1x2 ou 1x4, tornam-se mais difíceis de fabricar com tolerâncias restritas de 1x16 e superiores. Um PLC Splitter resolve esse problema implementando a função de divisão em um chip planar, de forma que a fabricação permaneça consistente mesmo em contagens de portas altas, como 1x32 ou 1x64. Esta é uma das principais razões pelas quais os produtos PLC Splitter dominam as novas implantações.
Outra diferença está no comportamento do comprimento de onda. Um divisor PLC bem projetado oferece desempenho de divisão quase uniforme de 1260 a 1650 nm, permitindo que o mesmo dispositivo transporte vários serviços de comprimento de onda. Os dispositivos FBT geralmente apresentam mais variações com o comprimento de onda e às vezes não são adequados para toda a banda. Os divisores seletivos de comprimento de onda, como aqueles baseados em filtros de filme fino ou estruturas de grade, são projetados para separar canais de comprimento de onda específicos em vez de distribuir energia uniformemente, portanto, são usados para tarefas diferentes, como WDM, em vez de ramificação geral.
Do ponto de vista de um comprador B2B, o PLC Splitter é geralmente a escolha mais econômica quando você precisa de muitas saídas uniformes e uma função simples de divisão de energia. Ele oferece um bom equilíbrio entre custo, desempenho e confiabilidade, e a ampla variedade de pacotes e configurações do PLC Splitter facilita a padronização em vários projetos e camadas de rede.
Perguntas comuns sobre o PLC Splitter incluem seu impacto na qualidade do sinal, sua taxa de divisão máxima prática, como testá-lo em campo e quanto tempo ele pode durar em ambientes operacionais reais.
Uma dúvida frequente é se um PLC Splitter degrada o sinal. A resposta é que todo divisor PLC apresenta perda de inserção previsível porque divide a potência, mas não distorce a forma de onda se o dispositivo for projetado corretamente. Contanto que o orçamento do link inclua a perda do PLC Splitter e seja reservada margem suficiente, a rede ainda atenderá aos requisitos de erro de bit e qualidade de serviço.
Outra dúvida é quantos usuários podem ser conectados através de um PLC Splitter . Tecnicamente, um Divisor PLC 1x64 pode alimentar 64 saídas, e existem proporções ainda mais altas. No entanto, a taxa de divisão prática depende de outros fatores, como potência de transmissão, sensibilidade do receptor, comprimento da fibra e componentes adicionais. Muitas operadoras selecionam módulos PLC Splitter 1x16 ou 1x32 como um bom compromisso entre cobertura e desempenho e, em seguida, ajustam a topologia com base nas condições locais.
Testar um divisor PLC em campo é simples. Os técnicos medem a potência de entrada e cada potência de saída, calculam a perda para cada caminho e comparam esses valores com a folha de dados. Se a perda de inserção e a uniformidade medidas corresponderem às faixas esperadas, o PLC Splitter está funcionando corretamente. O envelhecimento e o estresse ambiental são considerados no projeto, portanto, um PLC Splitter de alta qualidade instalado em um gabinete adequado pode operar de forma confiável por muitos anos apenas com limpeza e inspeção de rotina.
Um PLC Splitter é um dispositivo passivo compacto, mas poderoso, que permite o compartilhamento eficiente da infraestrutura de fibra, e compreender sua estrutura, parâmetros, taxas de divisão e requisitos de instalação é essencial para projetar e manter redes ópticas de alta qualidade.
Para engenheiros e compradores B2B, a principal lição é que o PLC Splitter deve ser tratado como um componente crítico e totalmente especificado, e não como um simples acessório. Sua perda de inserção, uniformidade, faixa de comprimento de onda, perda dependente de polarização, perda de retorno, faixa de temperatura e resistência mecânica desempenham papéis importantes para determinar se uma rede terá um bom desempenho ao longo de sua vida útil.
Ao se familiarizar com dados típicos para diferentes taxas de divisão do PLC Splitter e estilos de pacote, você pode avaliar rapidamente catálogos, realizar cálculos precisos de orçamento de link e selecionar a melhor configuração do PLC Splitter para cada projeto. Quando combinado com instalação e manutenção adequadas, o PLC Splitter se torna um elemento confiável e previsível em seu projeto que ajuda a oferecer alto desempenho a todos os usuários da rede.
