Você pode encontrar mais de 100 tipos de conectores de fibra na indústria de fibra óptica. Mas apenas alguns são usados na maioria das vezes. Os conectores que você vê com mais frequência são LC, SC, ST, FC e MPO.
| Connector Type | Description |
|---|---|
| LC | Usado muito para trabalhos de alta densidade. |
| Sc | Tem um design push-pull. |
| St | Usa uma maneira de conectar-se ao estilo de baioneta. |
| Fc | Tem um conector de parafuso para mantê-lo estável. |
| MPO | Mantém muitas fibras em um conector. |
Saber qual conector escolher ajuda você a criar bons sistemas de cabos de fibra óptica. Também ajuda a evitar erros caros. Você precisa saber como esses conectores funcionam com luz. Isso ajuda você a escolher o certo para o seu projeto.
Existem mais de 100 tipos de conectores de fibra. LC, SC, ST, FC e MPO são os mais utilizados. Saber esses tipos ajuda você a escolher o certo. Isso é importante para o seu projeto.
Os cabos de fibra óptica usam luz para mover os dados rapidamente e claros. Eles têm camadas que protegem o sinal. Essas camadas ajudam a manter o sinal forte por longas distâncias.
Cada tipo de conector possui seus próprios recursos especiais. Os conectores LC são pequenos e se encaixam em espaços apertados. Os conectores FC são duros e funcionam bem em lugares difíceis.
Sempre limpe e verifique seus conectores antes de usá -los. A sujeira pode bloquear sinais e diminuir sua rede. Mantê -los limpos é muito importante.
Escolher o conector certo para sua rede é fundamental. Pense no espaço, na velocidade dos dados e onde você o usa. Isso ajuda a evitar problemas mais tarde.
É importante saber o que está dentro de um cabo de fibra óptica antes de escolher um conector. Cada cabo tem muitas camadas. Essas camadas trabalham juntas para manter o sinal seguro e em movimento. Aqui está uma tabela que mostra as partes principais e o que elas fazem:
| Component | Function |
|---|---|
| Essencial | Transporta sinais leves. Feito de vidro ou plástico. |
| Revestimento | Envolve o núcleo. Mantém ondas leves dentro para transmissão de dados. |
| Revestimento | Protege o núcleo de choques, cortes e umidade. |
| Fortalecendo as fibras | Adiciona suporte e durabilidade. |
| Jaqueta a cabo | Protege o cabo dos danos ambientais. |
O núcleo é a parte mais importante. Move o sinal de luz. O revestimento contorna o núcleo e evita que a luz escape. O revestimento e a jaqueta mantêm o cabo protegido contra danos. O fortalecimento das fibras ajuda o cabo a permanecer forte e a durar mais.
Os cabos de fibra óptica enviam luz de uma maneira especial. O cabo guia a luz através do núcleo. Isso usa algo chamado reflexão interna total. Aqui está o que acontece:
A reflexão interna total mantém a luz dentro do núcleo.
O núcleo dobra a luz porque possui um índice de refração mais alto que o revestimento.
Quando a luz atinge a borda do núcleo em um determinado ângulo, ela se recupera em vez de sair.
A fibra óptica envia luz através de fibras finas feitas de vidro ou plástico. As fibras são tão finas que a luz atinge a superfície interna em um ângulo íngreme. Isso faz com que a luz se recupere para dentro e não escape.
Esse design permite que os cabos de fibra óptica enviem luz muito sem perder muito sinal. Você obtém velocidades rápidas e sinais claros. Os cabos de fibra óptica não ficam bagunçados por outros dispositivos.
Você pode ver as coisas boas sobre os cabos de fibra óptica nesta tabela:
| Feature | Fiber Optic Cables | Copper Cables |
|---|---|---|
| Largura de banda | Faixa de Terahertz | Limitado |
| Perda de energia do sinal | <1 dB/km | 25 dB/km |
| Interferência | Imune | Propenso a interferência |
| Distância de transmissão | Milhares de milhas | Limitado por perda de sinal |
Os cabos de fibra óptica oferecem Internet rápida, conexões fortes e podem enviar dados para longe. Você também os vê em ferramentas médicas e telefones. Quando você precisa enviar luz para dados, o cabo de fibra óptica é a melhor escolha.
Os cabos de fibra óptica precisam de conectores para ingressar nas fibras. Os conectores ajudam a enviar sinais leves com pouca perda. Você deve conhecer os principais tipos de conector. Isso ajuda a criar redes fortes e escolher os produtos certos. Aqui estão os tipos de conectores de fibra mais comuns que você verá.

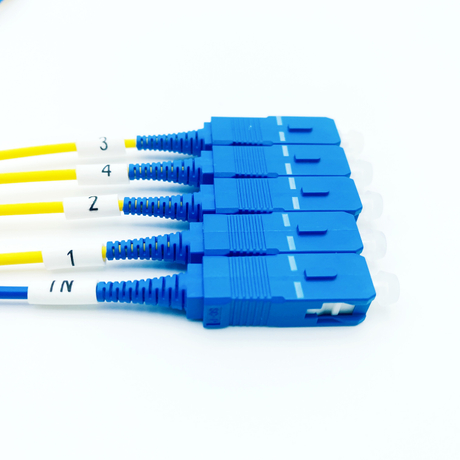

O conector SC tem uma forma quadrada. Ele usa uma trava push-pull para permanecer no lugar. Você vê muito nas redes de telecomunicações e dados. A ponteira de 2,5 mm mantém as fibras alinhadas bem. Isso ajuda a enviar sinais de luz sem problemas. Os conectores SC funcionam bem em lugares onde a economia de espaço é importante, como LANS e WANS.
| Characteristic/Application | Description |
|---|---|
| Forma | Forma quadrada |
| Mecanismo de travamento | Mecanismo de travamento push-pull |
| Tamanho do ponteiro | 2,5 mm de ponteira |
| Aplicações adequadas | Redes de telecomunicações, redes de comunicação de dados, sistemas de televisão a cabo, LANS, WANS |
| Uso ideal | Ambientes de alta densidade, onde economizar espaço é crucial |
| Desempenho | Bom desempenho e durabilidade para aplicativos de modo único e multimodo |
Você pode colocar os conectores SC rapidamente. O design push-pull facilita o uso. Você os encontra em sistemas que precisam de conexões fortes e duradouras.

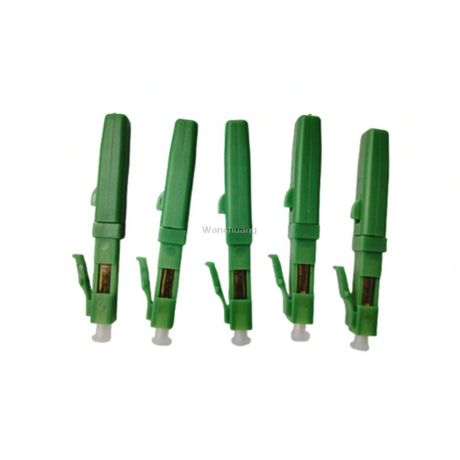

O conector LC é menor que o conector SC. Você o usa em locais com muitas conexões, como data centers. Seu tamanho pequeno permite encaixar mais conectores em espaços apertados. Os conectores LC usam uma trava push-pull, para que sejam fáceis de manusear.
| Feature/Use Case | Description |
|---|---|
| Ambientes de alta densidade | Os conectores LC são ideais para data centers e LANs corporativos devido ao seu tamanho compacto. |
| Infraestrutura de telecomunicações | Comumente usado em redes de transporte óptico, garantindo baixa degradação do sinal em longas distâncias. |
| Implementação de FTTX | Desempenho confiável em implantações de última milha, onde o espaço é limitado. |
| Módulos de transceptor | Interface padrão para módulos SFP e SFP+, suportando taxas de transmissão escaláveis. |
| Mecanismo de acasalamento seguro | O mecanismo de trava de empurrão de push permite fácil conexão e desconexão em configurações de alta densidade. |
| Design durável | Ferrules de cerâmica mantêm a integridade do sinal sob pesado uso. |
| Flexibilidade | Disponível em formatos simplex e duplex para vários projetos de link de dados. |
Você costuma ver conectores LC em cabos para serviços rápidos de Internet e nuvem. O design permite usá -los em diferentes configurações de rede.
O conector ST é redondo e usa uma trava de baioneta. Você o torce para trancá -lo no lugar. Isso dá uma conexão forte. Os conectores ST são maiores que os conectores LC e SC. Você não os usa muito em lugares lotados. Eles trabalham em cabos multimodo e de modo único. Você os usa onde precisa conectar e desconectar os cabos com frequência.
O conector ST é redondo e trava com uma torção.
É maior que os conectores LC e SC, por isso não é bom para espaços apertados.
Os conectores ST são fáceis de usar e funcionam bem em locais onde você se conecta e desconecta muito.
Você vê conectores ST em redes do campus e equipamentos de teste. Eles também são usados em fábricas. O design os torna simples e confiáveis.
O conector FC parafuso para um ajuste apertado. Você o torce para mantê -lo seguro. Isso ajuda em lugares com muito agitação ou movimento. Os conectores FC são fortes e duram muito tempo. O design do parafuso leva mais tempo para colocar, mas fornece uma conexão estável.
| Advantages | Disadvantages |
|---|---|
| Estabilidade mecânica: O mecanismo de acoplamento de thread próximo fornece alta estabilidade mecânica, tornando-o adequado para áreas de alta vibração. | Tempo de instalação: o design rosqueado é mais complexo, levando a tempos de instalação mais longos em comparação com os conectores mais simples. |
| Durabilidade: a estrutura forte aumenta a durabilidade, permitindo o uso prolongado em redes de comunicação. | Custo: os conectores FC geralmente são mais caros devido ao seu design sofisticado. |
Você usa conectores FC em cabos para máquinas e ferramentas de teste. Eles são bons em lugares com muito movimento. O design ajuda a enviar sinais leves sem parar.
O conector MTP/MPO é feito para configurações de cabo lotadas. Pode conter muitas fibras em um conector. Isso economiza espaço e facilita o cabeamento. Ele suporta altas velocidades e funciona bem em data centers modernos.
O conector MTP/MPO mantém muitas fibras unidas.
Funciona para redes rápidas e big data centers.
O design permite atualizar facilmente e adicionar mais velocidade.
Ele se encaixa nas configurações antigas de rede, para que você não precise de novas peças.
O design de alta densidade ajuda a organizar muitos cabos em pequenos espaços.
Você pode conectá -lo e sair rapidamente, o que facilita a fixação das coisas.
Você encontra conectores MTP/MPO em computação em nuvem e big data. Eles também são usados em grandes redes de empresas. O design ajuda a enviar sinais de luz de maneira rápida e fácil.
Alguns conectores são usados para empregos especiais. Estes incluem conectores E2000, MU e SMA. Cada um tem recursos para certos usos.
| Connector Type | Description | Applications |
|---|---|---|
| E2000 | Conector SC em miniatura com um mecanismo de trava-push-pull e obturador com mola para proteção. | Alta segurança e aplicações de alta energia, principalmente com fibras de modo único. |
| Mu | Conector SC de pequeno fator de forma com uma ponteira de 1,25 mm, desenvolvida para montagem de alta densidade. | Usado em múltiplos conectores ópticos compactos e aplicativos de backplane. |
| SMA | Utilizado em aplicações especializadas nos sistemas de comunicação de fibra óptica. | Equipamentos de teste, redes de dados, instrumentos militares e dispositivos médicos. |
Você usa conectores E2000 em espaços apertados e sistemas de alta potência. Os conectores MU são bons para pequenas configurações e planos de apoio. Os conectores SMA são usados em ferramentas de teste e equipamentos militares. Esses conectores ajudam a enviar sinais leves em lugares que precisam de recursos especiais.
Dica: Quando você escolher um conector, pense em onde você o usará. Pense também em quantas conexões você precisa e que tipo de cabo você tem. Os conectores LC e MTP/MPO são melhores para locais lotados, como data centers. Os conectores SC e ST funcionam bem para redes regulares. Os conectores FC são bons para lugares difíceis.
Você vê mais cabos de fibra usando conectores de alta densidade agora. Data Centers e grandes redes usam conectores LC e MTP/MPO para mover mais dados e baixos atrasos. As pessoas querem conexões mais rápidas e seguras à medida que a nuvem e o streaming crescem. Você deve escolher conectores que atendam à sua rede e às necessidades futuras.
Ao escolher um conector de fibra óptica, observe seus recursos físicos. Esses recursos ajudam você a escolher o conector certo para sua rede. O tamanho da ponte e o mecanismo de travamento são importantes. A ponteira mantém a fibra estável. Mantém a luz em movimento no caminho certo. O mecanismo de travamento mantém o conector no lugar. Isso impede que o sinal se perca.
Aqui está uma tabela que mostra como os conectores SC e LC são diferentes:
| Feature | SC Connector | LC Connector |
|---|---|---|
| Tamanho do ponteiro | 2,5 mm | 1,25 mm |
| Mecanismo de travamento | Mecanismo de trava de empurridade | Mecanismo de travamento de clipes |
| Perda de inserção | Normalmente menos de 0,5 dB | Normalmente menos de 0,5 dB |
| Tamanho | Maior, adequado para uso geral | Menor, adequado para alta densidade |
| Compatibilidade | Versátil em várias aplicações | Usado principalmente em data centers |
Os conectores LC são menores que os conectores SC. Você pode ajustar mais conectores LC em um painel de patch. Os conectores SC são bons para sistemas mais antigos e uso geral.
A maneira como um conector é feito afeta o quão bem ele funciona. Você deseja baixa perda de inserção e alta perda de retorno para sinais fortes. Os conectores UPC e APC funcionam de maneira diferente. Os conectores da UPC fazem um bom trabalho, mas podem enviar alguma luz de volta. Os conectores APC têm uma extremidade angular. Isso ajuda a impedir o semáforo de se recuperar e dá melhor perda de retorno.
| Connector Type | Insertion Loss Impact | Return Loss Impact |
|---|---|---|
| UPC | Bom desempenho, mas suscetível à refletância | Refletância direcionada de volta, tipicamente -50 dB ou inferior |
| APC | Melhor desempenho para minimizar a perda de inserção | Refletância absorvida pelo revestimento, tipicamente -60 dB ou menor |
Mantenha as extremidades do conector limpas. A sujeira pode piorar a perda de retorno. Polimento ruim e mau alinhamento também prejudicam o quão bem o conector funciona. O ângulo da extremidade do conector muda a quantidade de luz recuar de volta.
A compatibilidade é importante ao misturar tipos de conectores. Os problemas podem acontecer se você usar conectores SC e LC juntos. Os conectores LC são comuns em novas redes. Os sistemas mais antigos usam conectores SC. Essas diferenças mudam quantos conectores você pode usar e quão bem sua rede funciona.
O uso de conectores SC e LC juntos pode causar problemas porque são tamanhos diferentes.
Os conectores LC são muito usados em novas redes, mas as redes mais antigas usam conectores SC.
Essas diferenças podem alterar quantos conectores se encaixam e quão bem a rede funciona.
Diferentes conectores são usados para diferentes trabalhos. Os conectores LC são melhores para data centers lotados. Os conectores MTP/MPO ajudam você a gerenciar muitas fibras de uma só vez. Você vê esses conectores onde são necessárias velocidades rápidas e muitas conexões.
| Connector Type | Application Scenario |
|---|---|
| Cabo do tronco MTP/MPO | Switch de conexão ao switch ou do switch para o painel de breakout |
| Cabo de divisor MTP/MPO | Conectando componentes de backbone a sistemas de rack em cabos de alta densidade |
Os conectores MTP/MPO são usados em sistemas de cabos organizados. Eles funcionam bem para links diretos de 40g e 100g. Você pode usar esses cabos para:
Cabo do tronco MTP/MPO
Cabo de patch MTP/MPO
Cabo MTP/MPO
Os conectores LC são encontrados em configurações de fibra para computação em nuvem e Internet rápida. Os conectores MTP/MPO ajudam a organizar redes de fibra em grandes edifícios. Esses conectores tornam o envio de sinais de luz rápidos e seguros.
Todo tipo de conector de cabo de fibra óptica possui recursos especiais. Esses recursos mudam a maneira como você os usa em sua rede. A tabela abaixo mostra as principais diferenças de tamanho, como elas se conectam e seus pontos fortes:
| Connector | Ferrule Size | Coupling Mechanism | Strengths | Typical Use |
|---|---|---|---|---|
| LC | 1,25 mm | Trava | Perda compacta e baixa | Data centers, módulos de SFP |
| Sc | 2,5 mm | Push-pull | Durável, baixo custo | FTTH, PON SYSTEMS |
| Fc | 2,5 mm | Parafuso | Seguro sob vibração | Equipamento de teste |
| St | 2,5 mm | Torção da baioneta | Fácil em multimodo legado | Lans Legacy |
| MPO/MTP | Multi-fibra | Push-pull | Ultra HD, implantação em massa | Data Center Backbone |
Os conectores LC são usados em locais com muitas conexões. Os conectores SC são bons para casas e escritórios. Os conectores FC funcionam bem onde as coisas se agitam ou se movem. Os conectores ST são encontrados em redes mais antigas. Os conectores MPO/MTP mantêm muitas fibras e são ótimos para big data centers.
Você pode diferenciar os conectores de cabo de fibra óptica pela forma e tamanho deles. Veja como eles se trancam. Verificar -os ajuda a encontrar sujeira ou dano. Use estas ferramentas para olhar para os conectores:
| Tool Name | Function |
|---|---|
| Microscópios de inspeção de fibra | Verifique as extremidades da fibra quanto à sujeira ou dano e veja se a limpeza funcionou. |
| Fi-7000 FiberInspector ™ Pro | Fornece resultados rápidos de passagem/falha para extremidades de fibra e mostra problemas. |
| Procedimentos de limpeza de fibra | Necessário para manter as conexões de fibra funcionando bem. |
A sujeira é a principal razão pela qual as redes de fibras falham.
Os conectores limpos ajudam a manter seus dados rapidamente.
Sempre verifique e limpe os conectores quando você configurar ou corrigi -los.
Você também pode olhar para o tamanho da ponte e como ele trava. Os conectores LC são pequenos e usam uma trava. Os conectores SC são quadrados e usam push-pull. Os conectores FC aparafusam. Os conectores ST torcem para bloquear. Os conectores MPO/MTP são em forma de retângulo e seguram muitas fibras.
Escolha um conector de cabo de fibra óptica que se encaixe na sua rede. Pense nessas coisas:
| Criteria | Description |
|---|---|
| Estilo de polimento de contato do conector | Muda a quantidade de luz recuar de volta e a perda de sinal. |
| Tipos de rescisão | Afeta o quão forte é a conexão. |
| Tipo de modo de fibra/fibra | Deve corresponder ao cabo e como ele envia sinais. |
| Contagem de fibras | Escolha conectores simplex, duplex ou multifibras, conforme necessário. |
| Material e dimensões de vibração | Muda o quão difícil e bom o conector é. |
| Mecanismo de acoplamento/conexão | Push-Pull, parafuso ou baioneta altera o quão fácil e seguro é usar. |
| Corpo do conector | Boa qualidade significa que dura mais tempo. |
| Perdas | Perda mais baixa significa melhores sinais. |
Dica: os conectores LC e MPO/MTP custam mais, mas funcionam bem em redes ocupadas e rápidas. Os conectores SC e ST são mais baratos para empregos simples. Bons conectores ajudam a evitar consertar as coisas mais tarde.
Grupos como IEC e TIA fabricam regras para a qualidade e cheques do conector. Você deve garantir que seus conectores sigam os padrões como IEC 61300-3-35 para verificar por olho e GR-326 para testes de cola. Isso ajuda seus conectores de cabo de fibra óptica a funcionar bem e a durar muito.
Quando você escolhe conectores para fibra óptica, você precisa pensar em algumas coisas importantes. Sua escolha altera o quão bem sua rede funciona e quanto tempo ela dura. Use esta tabela para comparar o que é mais importante:
| Factor | Description |
|---|---|
| Variáveis ambientais | Verifique se seus conectores enfrentarão água, poeira ou tremores. Escolha designs difíceis para lugares difíceis. |
| Requisitos de densidade de sinal | Pense em quantos dados você precisa enviar. Altas velocidades precisam de conectores que contêm mais fibras. |
| Durabilidade do conector | Veja como o conector se levanta para usar. Bons acabamentos ajudam a menor perda de sinal. |
Você também deve pensar no que pode precisar mais tarde. Se você deseja aumentar sua rede, os conectores MTP/MPO ajudam a adicionar mais rápido. Esses conectores funcionam para dados de alta velocidade e fazem atualizações simples. Nos big data centers, eles economizam espaço e tornam a configuração mais rápida.
As áreas ao ar livre e na fábrica são mais difíceis em cabos. A umidade, quente e fria, e inchaços podem prejudicar os cabos ópticos. Escolha os conectores com coberturas e revestimentos fortes que param de ferrugem para manter seus cabos em segurança.
Dica: sempre corresponda ao seu tipo de conector com seu equipamento e trabalho. Isso ajuda a evitar problemas e mantém seu sistema de fibra óptica funcionando bem.
Você pode interromper muitos problemas aprendendo com erros comuns na fibra óptica. Aqui estão algumas coisas a serem observadas:
Não limpar ou verificar conectores. Até a pequena poeira pode bloquear a luz e diminuir as coisas.
Usando o conector errado para o seu trabalho. Isso pode fazer com que as fibras não se alinhem e percaem o sinal.
Manusear conectores muito aproximadamente. Empurrar demais pode quebrar ou arranhar a fibra.
Armazenando conectores em locais sujos ou úmidos. Isso pode deixá -los sujos ou enferrujados.
Pular cheques regulares e limpeza. Os problemas podem aumentar e diminuir sua rede.
Nota: Sempre limpe e verifique os conectores antes de usá -los. Use ferramentas especiais como microscópios de vídeo para procurar sujeira. Siga as regras da IEC para verificar se os conectores estiverem limpos.
Se você trabalha fora ou em fábricas, procure água, calor, frio e produtos químicos. Essas coisas podem prejudicar conectores e cabos. Mantenha seus cabos seguros com bom armazenamento e configurações limpas.
Escolher o conector certo e cuidar disso ajuda você a obter o melhor dos cabos de fibra óptica. Você mantém sua rede forte e pronta para novas atualizações.
Agora você conhece os principais tipos de conectores de fibra. Cada conector ajuda o sistema de cabos de fibra óptica a funcionar melhor. Bons conectores e conexões apertadas tornam sua rede forte. Escolher o conector certo mantém seu sinal limpo e rápido. Os conectores SC, LC, ST, FC e MTP/MPO funcionam para diferentes trabalhos. Alguns são melhores para data centers ocupados. Outros são bons para lugares difíceis, como fábricas. Use as pontas e tabelas para escolher o melhor conector. Isso ajuda a evitar problemas e mantém sua rede funcionando bem.
Se você deseja mais informações ou tiver grandes projetos, observe estes recursos:
| Resource | Description |
|---|---|
| Guia de referência online FOA | Um guia completo sobre tecnologia e conectores de fibra óptica. |
| Curso de laboratório de habilidades de fibra óptica | Lições online gratuitas para aprender habilidades de fibra óptica. |
| Identificando conectores de fibra óptica | Um guia para ajudá -lo a diferenciar os conectores. |
Dica: saber como os conectores são diferentes ajudam você a escolher sabiamente. Isso permite que sua rede envie sinais leves com menos perda.
A fibra óptica de modo único tem um pequeno núcleo. Ele envia sinais de luz para longe. A fibra óptica multimodo tem um núcleo maior. Funciona melhor para distâncias curtas. Escolha um com base na sua rede e quantos dados você precisa enviar.
A fibra óptica usa luz para mover os dados rapidamente. Eles oferecem mais largura de banda do que cabos de cobre. Você obtém menos interferência na fibra óptica. Essas redes ajudam a ter Internet rápida e conexões de dados fortes.
Os conectores correspondem a certos tipos de fibras e equipamentos de rede. Você escolhe conectores para o design de sua rede e as necessidades de dados. O uso do conector certo mantém os sinais fortes. Ajuda seus dados a se mover sem problemas.
A fibra óptica funciona para redes de internet e telefone. Eles enviam sinais de alta velocidade e lidam com muitos dados. As redes de fibras ajudam a mover os dados para longe e a manter as conexões fortes.
Limpe os conectores e verifique as extremidades das fibras com frequência. Use bons conectores que se encaixem na sua rede. Verificações regulares param a perda de sinal. Essas etapas ajudam sua rede a funcionar bem.
